關(guān)于不銹鋼螺絲線你有了解多少？那么接下來就讓百德特種合金小編為大家介紹一下不銹鋼螺絲線的各種特質(zhì)。

1、材質(zhì)：201CU,302HQ,XM-7,304HC,304HC3,316L,316LCU,410,420,430。

2、性能：良好的成型性，低加工應(yīng)力，優(yōu)良的表面品質(zhì)，低模具損耗率，較高的防腐蝕性能。

3、抗拉：500MPA-800MPA。

4、表面：草酸鍍膜，亮面，霧面。

5、應(yīng)用：各種頭型的螺絲、螺釘、螺母、螺栓、螺桿。

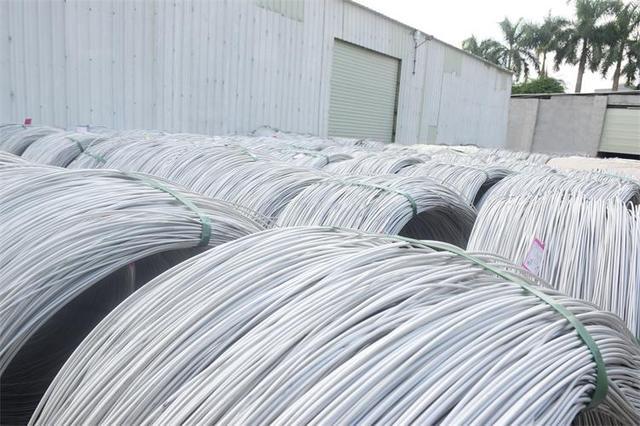

一、退火螺絲線： 由不銹鋼盤元抽絲到目標(biāo)規(guī)格后，進(jìn)行退火處理而得，這種螺絲線的抗拉、硬度（抗拉在500-580左右，硬度HV160-180之間）相對較低，這種不銹鋼螺絲線極易冷鍛加工成型，對模具的損傷非常低，一本制造頭部用料較大及變形量較大的螺絲基本上都采用退火螺絲線。

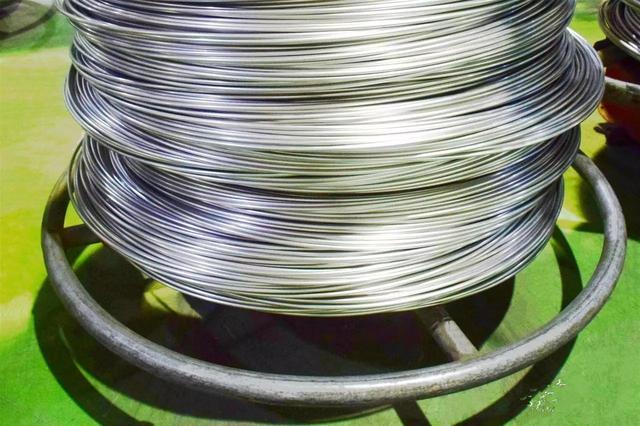

二、抗拉螺絲線： 此種不銹鋼螺絲線較退火線在抗拉和硬度上有較大變化，常用的抗拉強度有 700MP-900MPA之間，抗拉不銹鋼螺絲線主要是在退火線的基礎(chǔ)上進(jìn)行若干條絲精抽而得，表面可呈亮面或霧面，通常用于制造等級強度較高的螺絲，我們常說的A2-70、A2-80螺絲線表示304抗拉700MPA、304抗拉800MPA的不銹鋼線材。

 三、螺絲線鍍草酸： 不銹鋼螺絲線草酸一種在退火線或抗拉線的表面直接進(jìn)行草酸鍍膜，這種草酸鍍膜表面使得在制造螺絲時候?qū)δ＞叩谋Ｗo(hù)作用大大提升，從而允許變形量較大的螺絲生產(chǎn)，同時由于采取直接鍍膜，可能會使表面公差不均勻，導(dǎo)致進(jìn)料拉模 為了解決草酸線表面公差不均勻，通常采用對草酸線進(jìn)行精抽處理，使得表面光滑均勻，生產(chǎn)螺絲不易爆頭。

以上就是小編總結(jié)的關(guān)于不銹鋼螺絲線的知識，希望能幫助到大家。
